Achtung – Wichtig ! Bitte wirklich nach dem Kauf vornehmen:
Radmuttern nachziehen !
Nach ca. 50 km Fahrstrecke
(Sowie weiterhin bei jeder Wartung; bitte nicht darauf verzichten)
2 . Zurren
Die vorhandenen Zurr-Möglichkeiten an Ihrem Anhänger sind sehr wichtig, da die Ladung durch „Herumrutschen“ Schaden nimmt oder gar verloren geht.
Zum Zurren:
–
Das freie Gurtende muss von der Unterseite (erkennbar an den Federn) in das Gurtschloss eingeführt werden.
–
Die Gurte lassen sich miteinander verbinden, wenn ein Gurt zu kurz sein sollte.
–
10 – 20 Gurte dabeizuhaben ist immer sinnvoll
3. Kupplung
Kupplung auf richtigen Sitz prüfen !
– nicht nur auf Sicherheitsanzeige verlassen (wenn vorhanden)
– Anhänger vorne kräftig „anheben“
– Sichtprobe von unten
(Sinnvoll: Einmal in Ruhe die Schließkonstruktion ansehen und verstehen)

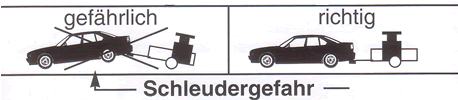

4. Stützlast
Nie hecklastig laden ! Immer für ausreichende Stützlast sorgen !
5. Luftdruck
145
R13
: 2,5 bar
145 / 80
R13
: 2,5 bar
185 / 70
R13
: 2,7 bar
195 / 70
R14
: 2,7 bar
175
R14C99
: 4,5 bar
Angaben nur für Koch-Original-Bereifung
Alle Angaben ohne Gewähr !

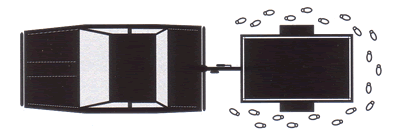

6. Abfahrkontrolle
Bitte aufmerksam noch einmal den Anhänger umrunden !
Die hier aufgeführten Steckerbelegungen entsprechen der DIN-Norm und gelten für 12 Volt-Systeme. Jeder Hersteller von hochwertigen Anhängern sollte sich daran orientieren, doch trotzdem ist bei der Elektrik an Fahrzeugen immer Vorsicht geboten.
Falls Sie die Steckdose an Ihrem Auto reparieren wollen, unbedingt darauf achten, die Kabelfarben/nummern zu notieren, denn für die Verkabelung der Anhänger-Steckdose im Auto gibt es keine Norm, die ist jedem Autohersteller frei überlassen. Bei Falschbelegung der Anschlüsse in der Fahrzeugsteckdose können Schäden an der Autoelektronik die Folge sein, darum bitte sehr vorsichtig sein.

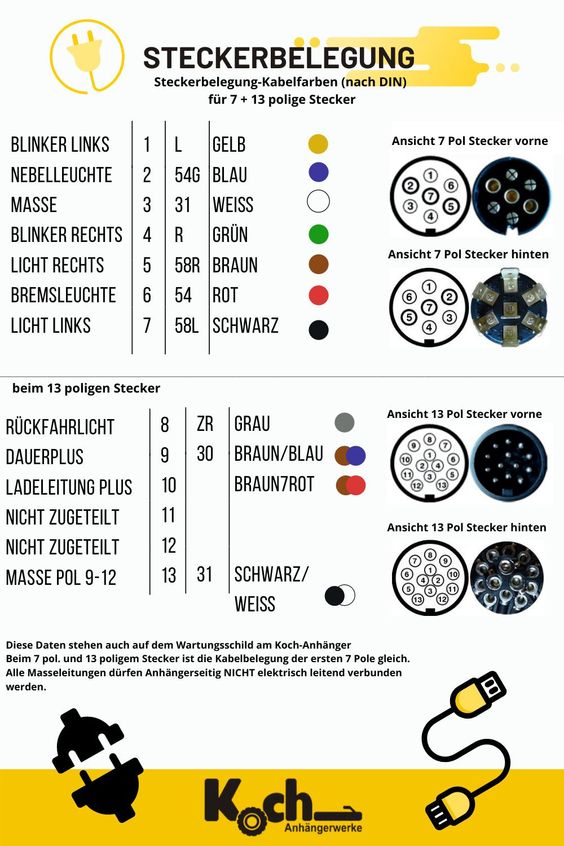

7. Stecker und Stecker-Kabelfarben / Steckerbelegung
Steckerbelegung -Kabelfarben (nach DIN)
für 7 + 13 polige Stecker
Funktion
Nr.
Code
Farbe
Blinker links
1
L
gelb
Nebelleuchte
2
54g
blau
Masse
3
31
weiß
Blinker rechts
4
R
grün
Licht rechts
5
58R
braun
Bremsleuchte
6
54
rot
Licht links
7
58L
schwarz
beim 13pol. Stecker
Rückfahrlicht
8
ZR
grau
Dauerplus
9
30
braun/blau
Ladeleitung Plus für Batterie
10
braun/rot
Masse für Pol 10
11
weiß/rot
Steuerleitung Anhängererkennung
12
Masse Pol 9
13
31
schwarz/weiß
Ansicht 7 Pol Stecker vorn
Ansicht 7 Pol Stecker hinten
Ansicht 13 Pol Stecker vorn
Ansicht 13 Pol Stecker hinten
Diese Daten stehen auch auf dem Wartungsschild am Koch-Anhänger.
Beim 7 pol. und 13 poligem Stecker ist die Kabelbelegung der ersten 7 Pole gleich.
Alle Masseleitungen dürfen anhängerseitig NICHT elektrisch leitend verbunden werden.
7.1. Handbremse, wenn vorhanden, vor Fahrtantritt lösen
8. Sturm
Vorsicht bei Sturm !
Alle PKW Anhänger mit Planenaufbauten sind seitenwindempfindlich. Umsturzgefahr –
bei Sturm keine Leerfahrten; am besten Anhänger nicht benutzen

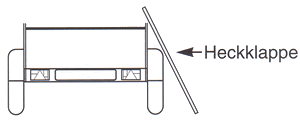

9. Licht / Heckklappe
Hecklappe darf niemals Beleuchtung verdecken !
nächtliche Be- und Entladung
10. Vor Fahrtantritt
besonders beachten:
– Sitzt die Kupplung richtig
– Abreißseil befestigen (bei gebremsten Anhängern)
– Stützrad und Stützen anheben und sichern
– Heckklappe und evtl. Deckel schließen und sichern
– Lichtkontrolle
– Ladungskontrolle (Verzurrung)
– Planengestell sichern (4x Steckbolzen)
Umsturzgefahr –
